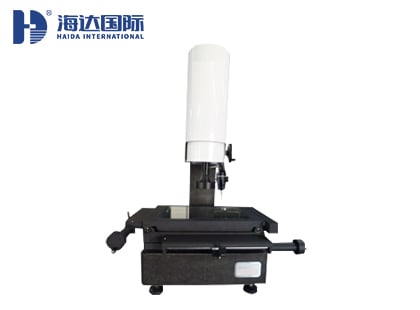

    2.5D型手動影像測量儀

  • 產品型號：
    HD-U2010MT
  • 生產研銷：
    廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
  • 產品品牌：
    海達儀器
  • 出貨周期：
    7~15天
  • 咨詢熱線：
    陳經理 13544641555（微信同號）
    • 點擊查看價格，咨詢在線客服
  • 產品性能介紹
    • Product detail parameters

 一、2.5D型手動影像測量儀應用行業：
  廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。


二、2.5D型手動影像測量儀儀器特點：
①穩定高剛性
  采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
  采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
  采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性
②高品質圖像
  程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
  1/3〃高分辨率彩色CCD 600TVL，確保高品質測量畫面。
③高精度
  三軸高精度玻璃光柵尺，分辨率為1μm讀數穩定可靠，精度高。
④2.5D測量
  采用英國RENISHAW MCP測頭，可實現Z軸非接觸式測高和平面度測量，測量精度高。


三、2.5D型手動影像測量儀技術規格參數：

項目

HD-U2010MT

HD-U3020MT

HD-U4030MT

HD-U5040MT

測量行程

200*100*200

300*200*200

400*300*200

500*400*200

外形尺寸

500*550*950

700*650*950

980*750*950

1050*800*950

儀器重量（Kg）

150

180

300

500

測量精度（μm）

E（x，Y）:3+L/200   E（Z）:5+L/200  (L單位mm）

玻璃承載（Kg）

25

鏡頭

0.7~4.5X手動卡位變倍鏡頭

放大倍率

34~220X

光柵尺分辨率

玻璃光柵尺，分辨率1μm

CCD

1/3高分辨率彩色相機600TVL

傳動方式

V形精密交叉導軌+無壓螺桿

工作距離

90mm

接觸測頭

英國RENISHAW MCP測頭

面光源

3環8區LED冷光源，256級亮度連續可調

輪廓光源

平行光路LED冷光源，256級亮度連續可調

測量軟件

手動測量軟件

操作方式

手動

選購件

電腦、MCP測頭、自動變焦鏡頭、激光測頭

工作環境

溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz

電源

單相AC 220V/50Hz/10A
